Case Study: DSP – Radarscanner für Bahnübergänge
Branche: Personen-Sicherheitsbereich / Bahntechnik
Ausgangslage
Unser Kunde, ein internationaler Technologieanbieter, entwickelte ein Radarsystem zur automatisierten Objekterkennung an Bahnübergängen. Die Herausforderung: Ein sicherheitskritisches Produkt mit Bahnzulassung, das über Jahrzehnte hinweg verfügbar und wartbar bleiben muss. Das Projekt erforderte nicht nur robuste Elektronik, sondern auch ein langfristiges Komponentenmanagement und höchste Sicherheitsstandards (SIL3, EN 50129).
Lösung durch D.SignT
D.SignT übernahm die komplette Entwicklung und Fertigung der Radar-DSP-Module sowie der dazugehörigen DSP-Basis Software:
- Prototypen- und Serienentwicklung der DSP-Radarmodule
- Entwicklung von Selbsttest-Routinen und Treibern für die DSP- und Peripheriegeräte
- Nachfolgeauftrag: Entwicklung und Fertigung einer redundanten Steuerkarte
- Einlagerung & Management abgekündigter Bauteile zur Sicherstellung der 20-jährigen Produktverfügbarkeit
Ergebnis
- Robustes, zertifiziertes System im Einsatz bei der Deutschen Bahn
- Signifikante Reduktion von Risiken an Bahnübergängen durch automatische Hinderniserkennung bei allen Wetterbedingungen
- Plug-and-Play-Funktionalität mit umfassender Selbstdiagnose
- Langfristige Lieferfähigkeit durch vorausschauendes Bauteilmanagement

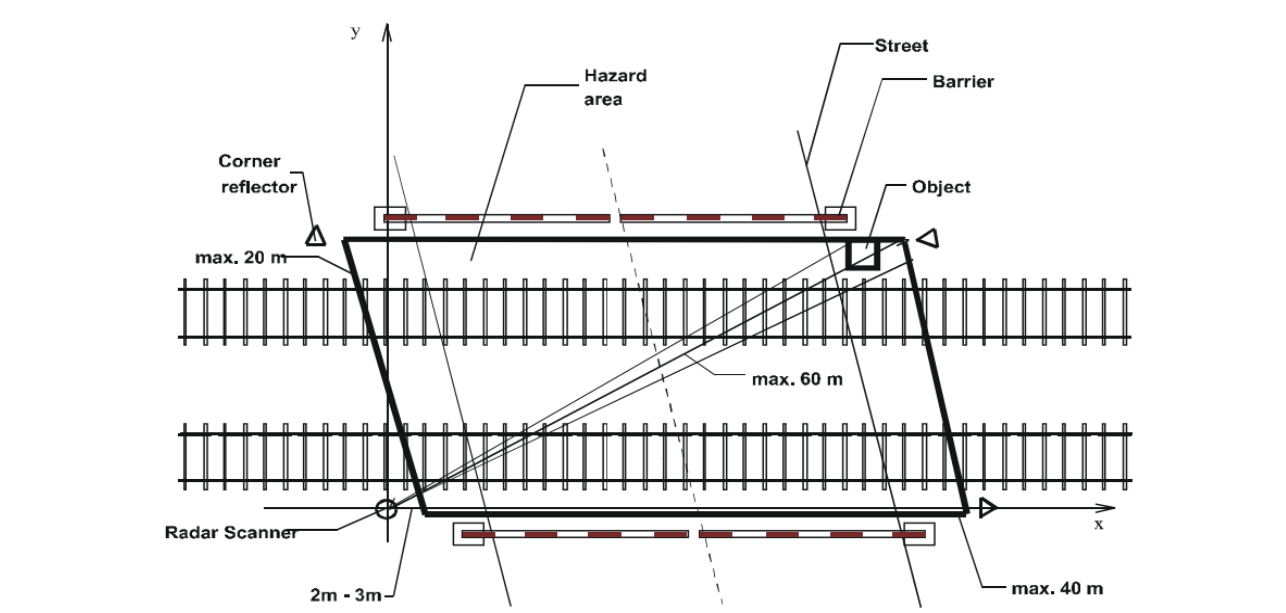

Schematische Anordnung am Bahnübergang
Fazit & Ausblick
Der Radarscanner hat sich als zuverlässige Lösung für sicherheitskritische Anwendungen im Bahnbereich bewährt. Die enge Zusammenarbeit zwischen Kunde und D.SignT ermöglichte nicht nur die rasche Serienreife, sondern auch die nachhaltige Sicherstellung des Produktlebenszyklus – bis weit über die gesetzlich geforderten 20 Jahre hinaus.
Anwendungshinweis
Der Radar Scanner erkennt Objekte zwischen Bahnübergangsschranken per rotierendem FMCW-Radar, ist SIL 3-zertifiziert, EBA-zugelassen, funktioniert bei jedem Wetter und verhindert Fehlfreigaben zuverlässig. Es wurde für den zuverlässigen Betrieb unter wechselnden Witterungsbedingungen und für sicherheitskritische Anwendungen ausgelegt.
